本文以天津市的《光伏電站涉網操作細則》為例，介紹了光伏電站涉電網的流程及每個流程所需的資料。

一、項目發改備案：

光伏企業在項目備案時應如實提供項目簡介，包括項目名稱（統一規范為：項目單位簡稱+建設地點+備案規模+“光伏發電項目”）、投資主體、建設規模及總投資、建設地點、所依托建筑物及落實情況（土地落實情況）、占地面積及性質、發電模式（全部自用、自發自用余電上網、全額上網）、關鍵技術、計劃開（竣）工時間等，并在備案申請表中明確上述主要內容。

二、接入系統方案：

建設單位攜相關資料向國家電網天津市電力公司經濟技術研究院（以下簡稱“經研院”）申請受理制定擬建光伏項目接網方案，所需資料基本包括：

經辦人身份證原件及復印件和法人委托書原件（或法定代表人身份證原件及復印件）；

企業法人營業執照、土地證等項目合法性支持性文件；

項目地理位置圖（標明方向、鄰近道路、河流等）及場地租用相關協議；

項目可行性研究報告；政府投資主管部門同意項目開展前期工作的批復（需核準項目）。

受理后，經研院經現場勘察后制定接入系統方案。

三、接入系統批復：

項目業主憑經研院出具的接入系統方案到國網天津市電力公司（以下簡稱“市局”）發策部專責審查，獲得批復，即接入系統批復。

四、電價批復：

項目業主向物價局價格收費科提交電價批復申請文件，并按要求提供相關資料（基本包括項目申請報告、發改委備案文件、接入系統批復、項目計劃開/竣工時間等）。

五、初步設計審查：

項目業主憑可行性研究報告、接入系統方案、接入系統批復、初步設計圖紙到市局營銷部專責申請組織初設評審會議。設計院繪制的施工設計藍圖必須與《初步設計審查意見》的精神相一致，項目業主依照施工設計圖紙組織開展光伏電站的招標、采購、施工等工作事項。

六、接入變電站間隔改造、送出線路工程建設：

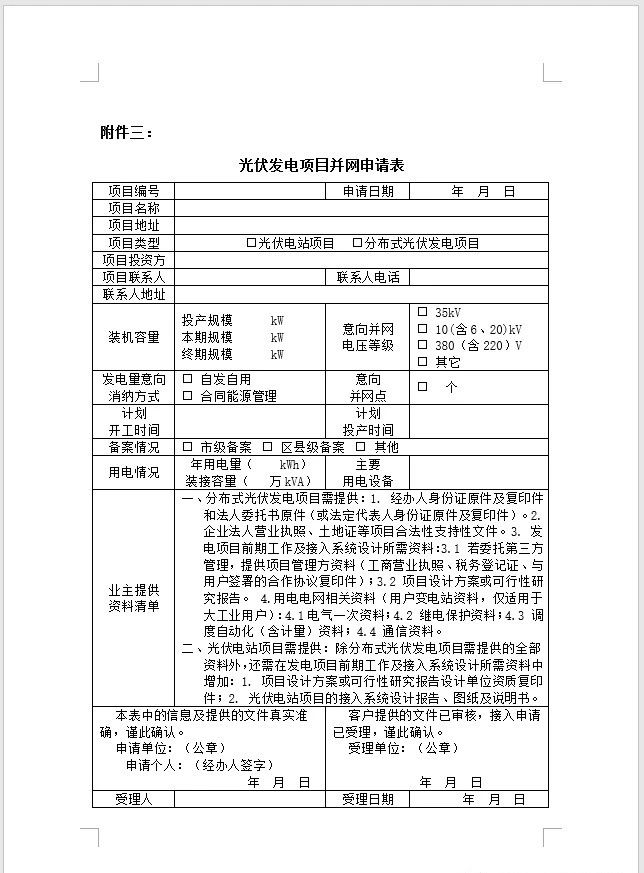

項目業主攜營業執照、發改委備案文件、接入系統批復、初步設計審查意見、施工圖紙及一次系統圖（設計藍圖）到運檢部專責處填寫《光伏發電項目并網申請表》。受理后由區供電分公司基建處安排變電站間隔和線路施工等相關事宜。項目業主協助電網企業開展送出工程可研設計，共同推動送出工程與光伏發電項目同步建設、同步投運。

七、項目質監申報：

建設單位在工程開工前，必須按要求進行項目注冊申報。申報時應滿足：工程項目已經取得政府核準(審批)建設文件，勘察、設計、施工、監理單位已完成招標，建設單位各項目部的主要管理人員已到位，相關檢測單位已明確。建設單位向天津市電力建設工程質量監督中心站（以下簡稱“質監站”）遞交《電力工程質量監督注冊申報書》進行申報。

八、項目質監注冊：

建設單位攜帶《電力工程質量監督注冊申報書》、核準文件，勘察、設計、施工、調試、監理單位資質證書的復印件，勘察、設計、施工、調試、監理單位主要管理人員相應執業資格證書的復印件，到質監站的進行正式的注冊。符合要求的，質監站簽發《電力工程質量監督注冊證書》以及《電力工程質量監督檢查計劃書》。

九、首次及土建工程質量監督檢查：

項目完成基礎建設后，項目業主可申請質檢站安排首次和土建工程階段的質量監督檢查，分工程實體檢查和工程資料檢查。工程實體主要是土建、鋼結構安裝施工，具體涵蓋地基基礎、主體結構、裝飾裝修、建筑屋面、給排水采暖、建筑電氣、智能建筑、通風與空調等多個分部；工程資料主要包括：項目支持性文件和項目質量管理文件。符合驗收要求的，簽發《電力工程質量監督檢查轉序通知書》，項目進入下一階段工序。

十、調度命名編號：

光伏電站及送出線路的電氣部分施工基本結束或未完成部分與圖紙相差不大的情況下，項目業主攜接入系統方案、接入系統批復、電氣施工圖紙、主要設備清單、設備隨機資料等到市局調控中心副主任（王海林）處申請編制《調度用xx光伏電站一次系統圖》，王擬出草圖。草圖由專責繪制成CAD正式版，并發送至市局調控中心方式班、調控中心副主任等處，經審批后生效。專責再將該《調度用xx光伏電站一次系統圖》發給市公司和區/分公司各有關部門，同時以電子郵件的形式發給項目業主，即調度命名編號。

十一、關口表申請：

項目業主攜發策部的接入系統批復和調度命名編號到市局交易中心處（刑立功處）申報關口表，待關口材料審查合格后，將資料轉交發策部專責。（需提供材料：1、關口電能計量設計圖紙2、調度命名編號；3、光伏電站升壓站一次系統圖；4、接入系統方案；5、接入系統批復。）

十二、 通信系統：

線路貫通后，建設單位憑接入系統批復和調度命名編號到自動化專責處申請安排接入調度數據網、開通調度電話及其通信調試等相關事宜。

十三、 繼電保護整定值：

建設單位需提供保護設備說明書和圖紙。變電站內新間隔的保護及送出線路光纖差動保護（以下簡稱“光差保護”）整定值由縣供電公司負責。光伏電站內除失步解列保護由市局計劃處保護班給出外，其余保護定值由項目業主自行計算，所有新增、變更保護定值均需到市局（方式班）備案審核，并簽字確認。

十四、 遠動信息與通訊地址：

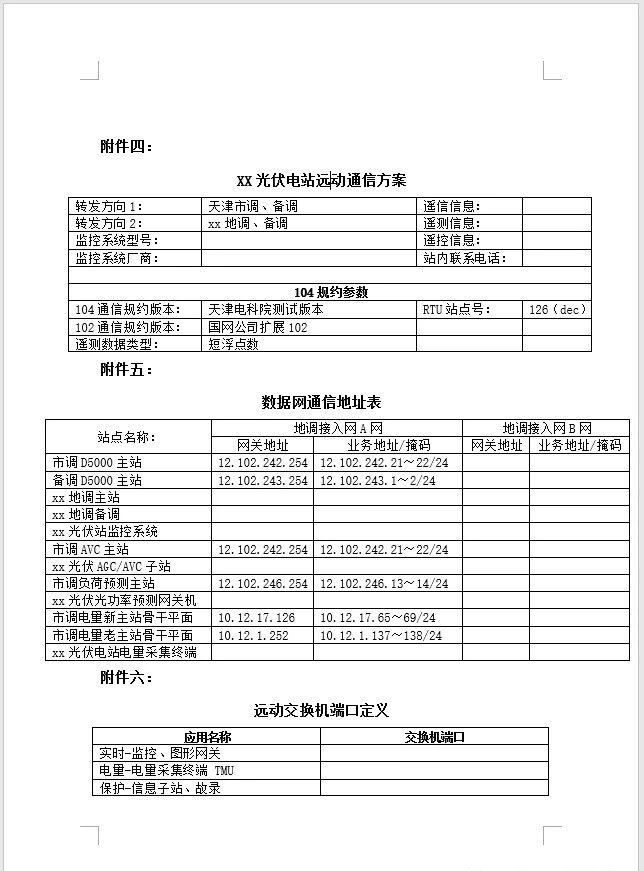

項目業主向市局自動化專責提供光伏電站網絡拓?fù)鋱D、二次設備清單（廠家、型號）、《XX光伏電站遠動信息樣表》。專責據上述文件編制《XX光伏電站遠動信息表》，目前主要包括遙測、遙信、遙控、AGC遙信、AGC遙測、AGC遙調以及光功率預測。資料審核齊全后，自動化專責編制并發給項目業主與新建光伏電站相關的《數據網通訊地址表》以及《XX光伏電站遠動信息表》。與此同時，市局及縣級供電公司開始著手搭建各自調管范圍內的后臺。

十五、光差保護調試、調度數據網調試：

在完成光纜敷設、光纖熔接，信道經打光測通后，即可向縣供電公司自動化專責處申請調試，專責安排檢修班值班人員會同各廠家、試驗人員一起進行光差保護、調度數據網調試等事項。

十六、 遠動聯調：

在完成光伏電站站內調試、供電公司后臺搭建、調度數據網調試、遠動裝置與主站建立通訊后，即可申請進行遠動聯調。申請獲批后，供電公司會告知項目業主調度值班室的聯系電話號碼（調度專線或是加密的座機）。項目業主將該聯系方式交由后臺廠家及現場調試負責人，即可開始進行遠動信息聯調。（AGC在并網前具備基礎調試，等并網后再進行正式調試）。

十七、并網啟動試運前階段質量監督檢查：

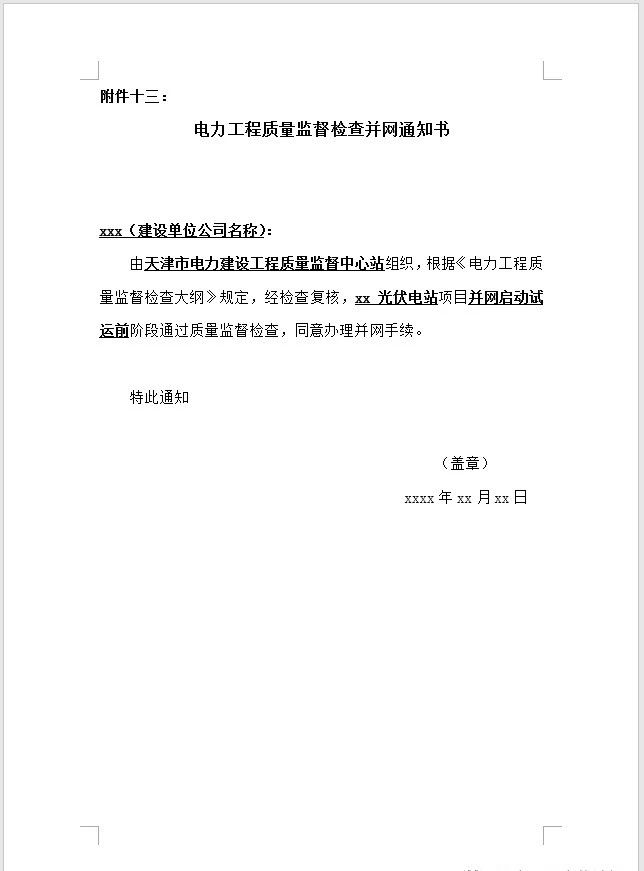

即在施工、安裝、調試結束之后，并網之前的質監驗收。這是最嚴格的一次，同樣也分工程實體驗收和工程資料驗收，涵蓋防雷接地、電氣設備施工質量、電氣五防檢驗、消防設施及備案情況、安全用電防護用品及工器具等實體工程，也還強調試驗報告、投運方案、運行規范、應急預案、組織機構、運維人員證件等保證安全運行的證明文件和措施文件，總體上更為側重電氣專業。質監站出具《電力工程質量監督檢查專家意見書》（包括整改項、驗收組專家意見等），經整改符合要求后，質監站發出《電力工程質量監督檢查并網通知書》。

十八、并網預備會：

在完成所有基礎建設、電氣調試、遠動聯調之后，并且質監站出具質量監督檢查驗收合格的文件后，由項目業主向市局、縣供電公司各部門發出邀請函參加并網預備會。一是匯總所有與并網息息相關的問題，二是商討對電站進行用電檢查事宜。

十九、高壓用電檢查：

項目業主在并網驗收前向營銷部專責（門英軍）提供相關資料（電氣試驗報告、電氣施工圖紙、設備隨機資料等）審核，資料齊全后，調控中心組織公司各部門和縣公司對光伏電站進行用電檢查，現場檢查匯總所有問題出具整改報告，其實質就是并網預驗收。

二十、人員培訓：

在預驗收后，調控中心由專責親臨光伏電站現場對運維人員進行集中培訓，檢查高壓電工進網許可證，并下發調度聯系人名單文件。

二十一、并網復驗收：

項目業主必須完成所有問題整改以后，再進行復驗收。等市、區/分公司運檢部出具的變電站新間隔一、二次設備及線路驗收合格報告后，供電公司營銷部統一出具驗收合格報告單——《xx光伏電站驗收意見》，并明確說明電站經檢查驗收合格，可以投入運行。

二十二、電能采集終端：

向市局調度自動化電能計量專責處（李華）申請進行電能采集終端—市局主站（北京煜邦）測試。項目業主需據實填寫專責給出的《XX電站電量信息樣表》。

二十三、關口表安裝：

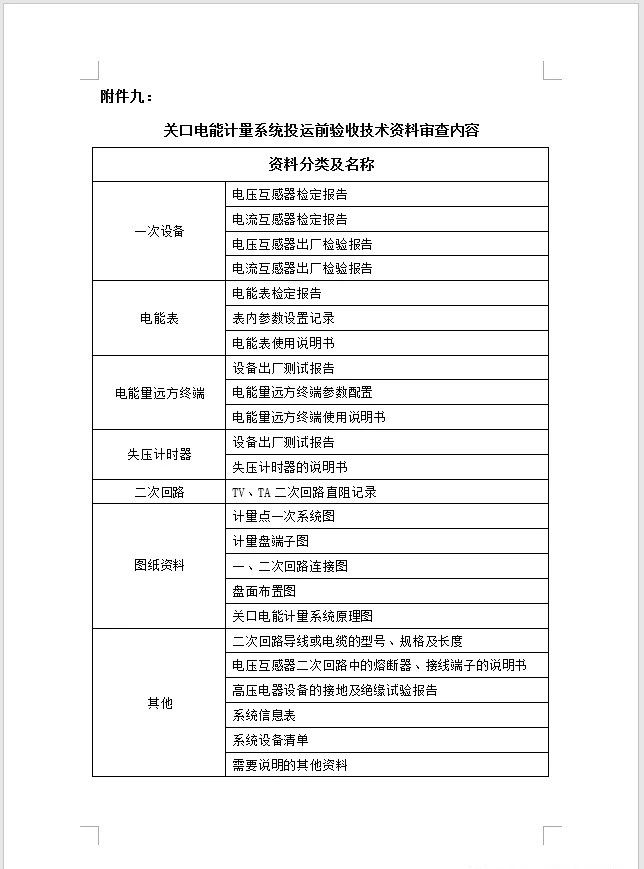

參照《關口電能計量系統投運前驗收技術資料》，市局及縣供電公司發策部、交易中心、計量科等現場驗收合格后，由去/分供電公司為項目業主安裝計量關口表。

二十四、協議簽訂前需要的其它文件：

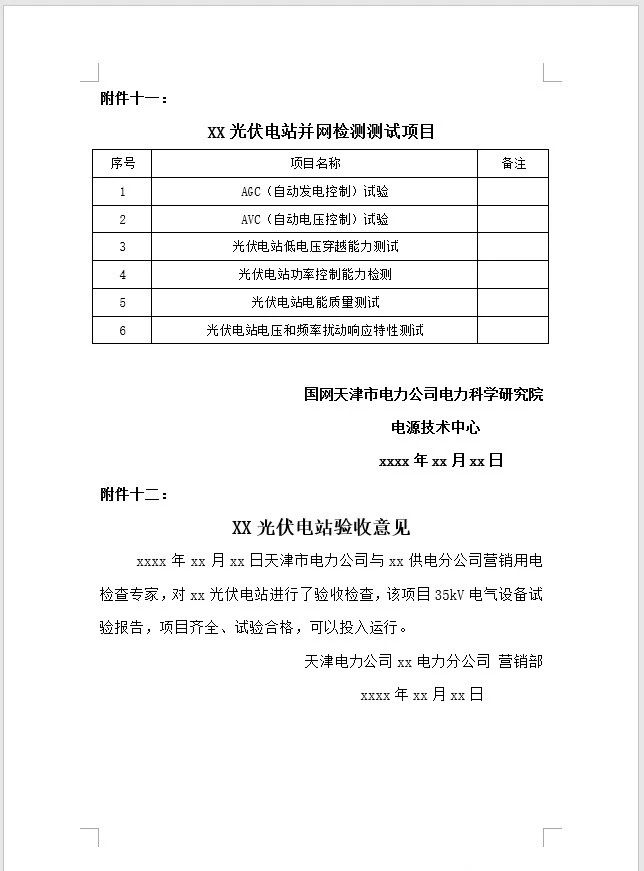

由國網天津市電力公司電力科學技術研究院電源技術中心出具《XX光伏電站并網檢測測試項目》以及《XX光伏電站并網檢測技術方案》；與天津市津電信通科技有限公司簽訂的《通信運維技術服務合同》；經電力公司批準的《XX光伏電站倒送電方案》、《XX光伏電站并網啟動方案》；《xx光伏電站典型操作票》。

二十五、協議簽定：

建設單位憑《xx光伏電站驗收意見》與第二十四條所列文件到市局先后簽訂《購售電合同》與《并網調度協議》（所需資料：調度命名編號、人員名單、固定電話），隨后建設單位再與項目地供電公司簽訂《調度協議》（雙電源用戶）。待三個合同齊全后，向市局申請召開并網啟動會。

二十六、并網啟動會：

由市局調控中心專責負責安排會議時間、地點、參會人員等，為倒送電及并網做最后的戰略部署，并詳細安排倒送電及并網操作的時間點。

二十七、提票：

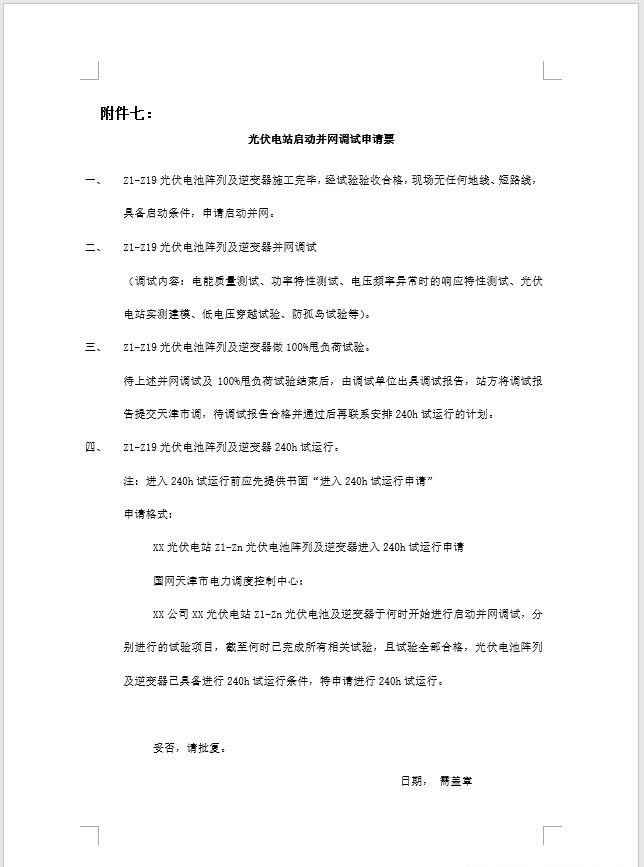

按照并網啟動會上制定的倒送電及并網操作的時間點以及簽訂的《調度協議》的約定，建設單位向調控中心提請《XX光伏電站啟動并網調試申請票》，即調度操作票。

二十八、倒送電及帶負荷測向量：

縣電力公司運檢部負責送至XX光伏電站出線柜，建設單位在沖擊光伏站內自有高壓設備時，需先沖擊SVG等類型無功補償裝置并且?guī)ж?fù)荷投入運行，以檢測光差、母差類保護動作的正確性。在完成帶負荷測向量之后，建設單位依照調度指令完成剩余高壓設備的沖擊，直至并網逆變器交流側開關（注：逆變器不投，箱式升壓變電站帶電運行）。

二十九、并網啟動：

倒送電至箱式升壓變電站帶電安全運行24h后，向市局調控中心申請逐臺啟動并網逆變器，投入光伏發電單元。

三十、并網后調試及試驗：

光伏區操作后臺組態及調試（含調度對點聯調）；AGC/AVC調試（含調度對點聯調）；按前述—《XX光伏電站并網檢測測試項目》以及《XX光伏電站并網檢測技術方案》，由電科院完成相關涉網試驗。

三十一、關口電能計量點驗收：

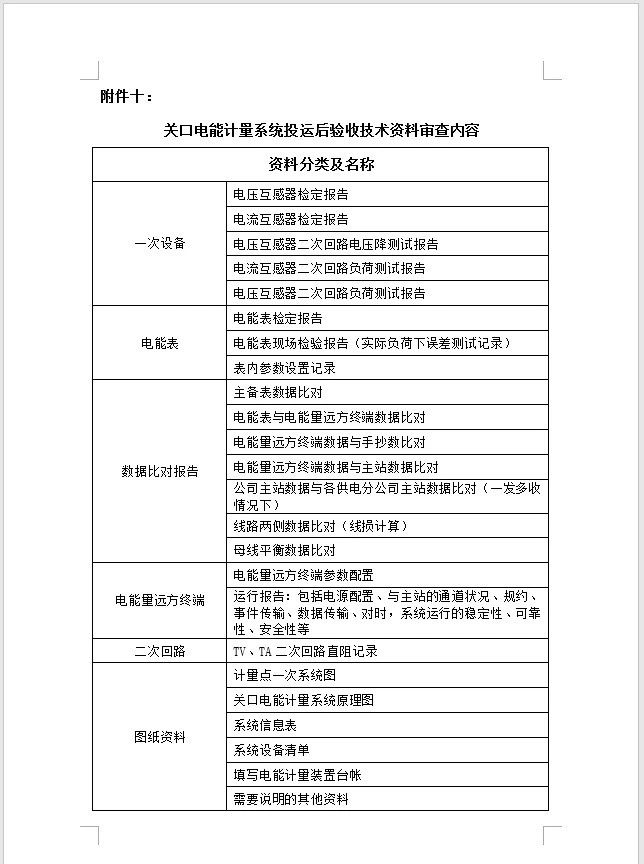

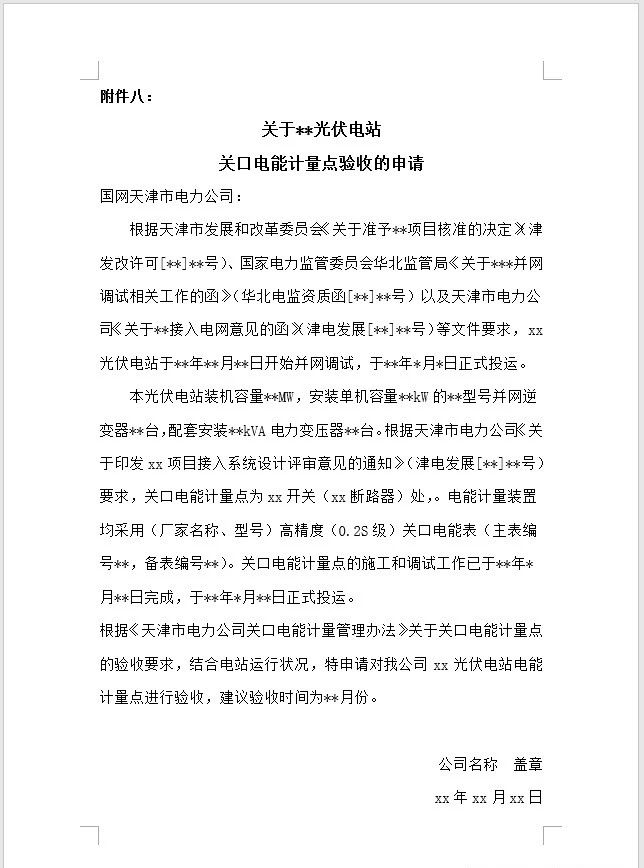

參照《關口電能計量系統投運后驗收技術資料》，向國網天津市電力公司提交《關于xx電站關口電能計量點驗收的申請》，市局及縣供電公司安排發策部、交易中心、營銷部、計量科等專業人員進行現場驗收，并出具驗收?qǐng)?bào)告，是電站轉商運的支持性文件之一。

三十二、質監終檢：

即竣工驗收。符合竣工驗收要求的，建設單位（項目）負責人組織施工（含分包）、設計、監理等單位的（項目）負責人等進行竣工驗收。質監站對工程竣工驗收的組織形式、驗收程序、執行驗收標準等情況進行現場監督?？⒐を?yàn)收后，質監站出具的竣工驗收?qǐng)?bào)告證明文件是辦理電力業務許可證（發電類）的關鍵性文件之一。

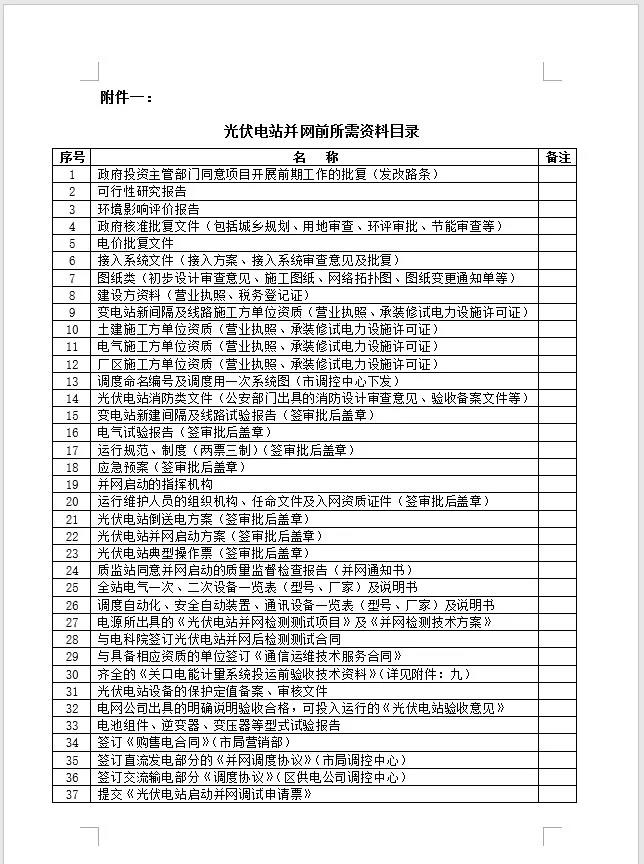

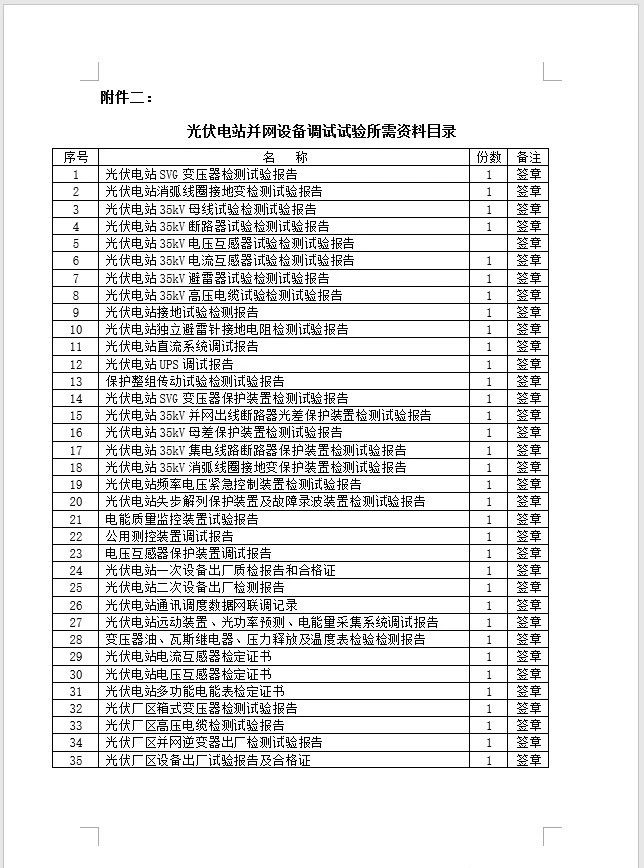

附 件：
