屋頂分布式光伏電站通常是利用商場、工廠、民宅等屋頂建設，有著自建自發，就近使用的特點，它一般接入低于35千伏或更低電壓等級的電網。

方式一混凝土基礎安裝

按施工方式可分為：預制水泥基礎和直接澆筑基礎。

根據其大小可分為：獨立底座基礎和復合底座基礎。

在分布式光伏電站中的使用范圍：混凝土平面屋頂。

優點：承載能力強，抗洪抗風效果好，受力可靠，不破壞水泥屋頂，強度好，精度高，且施工簡單、方便、不需要大的施工設備。

缺點：增加屋頂?shù)呢摵?，所需的鋼筋混凝土量大、人工多、施工周期長，整體造價較高。

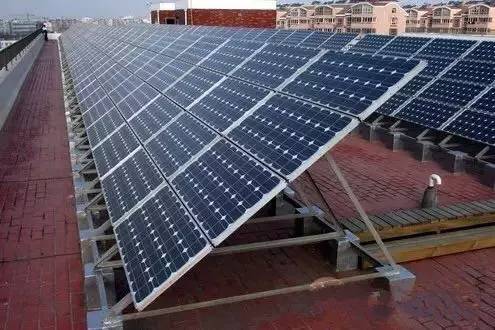

1）獨立底座基礎

獨立底座為前后支架分開放置在混凝土平面屋頂上，獨立底座按柱體形狀分為方形柱、圓形柱。

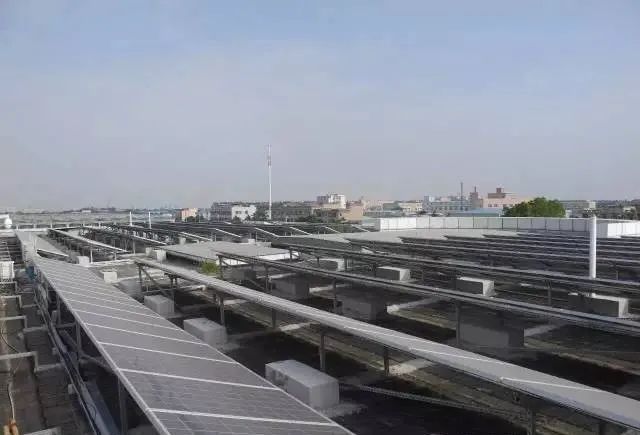

a.方形柱

方形柱基座從連接方式上分為：支架與水泥基礎基座螺絲連接、支架連同水泥基礎一起澆筑、支架直接壓在混凝土基礎凹槽下、混凝土直接放置在支架上。

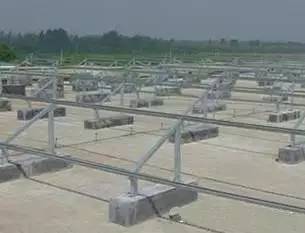

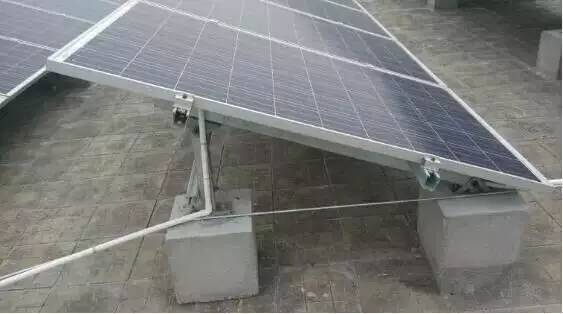

                                             支架與水泥基礎基座螺絲連接

                                  支架連同水泥基礎一起澆筑

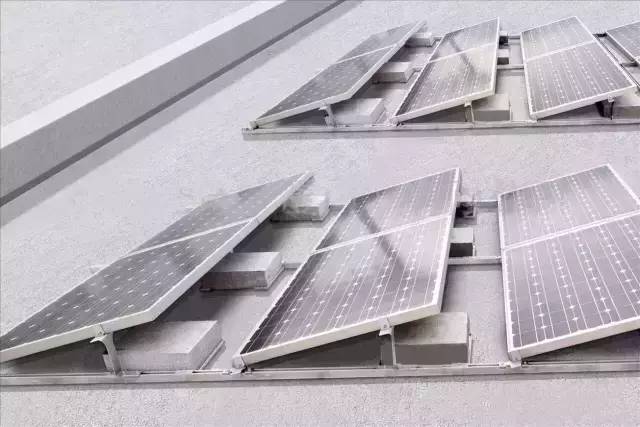

                                                        混凝土直接放置在支架上

b.圓形柱

圓形柱基座從連接方式上分為：支架與混凝土基礎基座螺絲連接、支架連同水泥基礎一起澆筑。

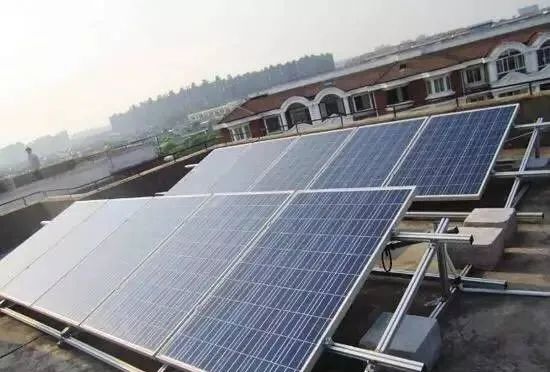

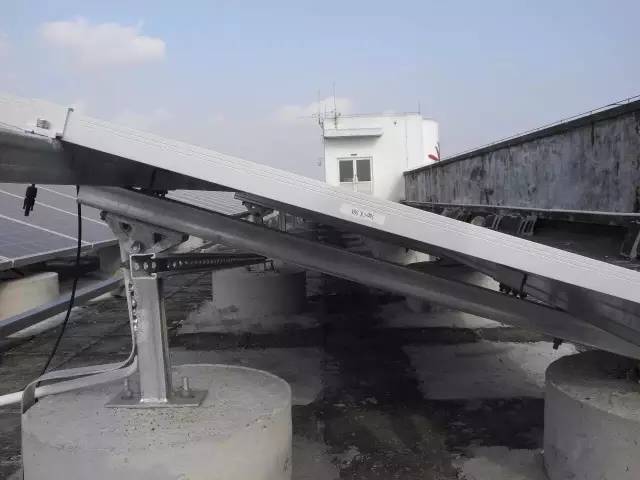

                                   支架與水泥基礎基座螺絲固定連接

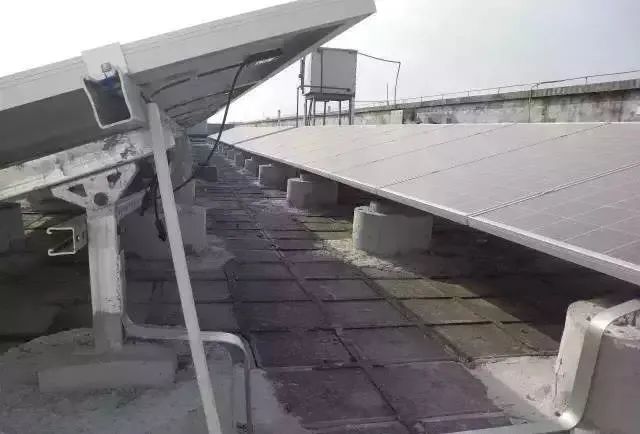

                                              支架連同水泥基礎一起澆筑

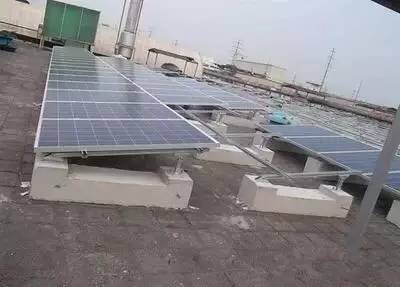

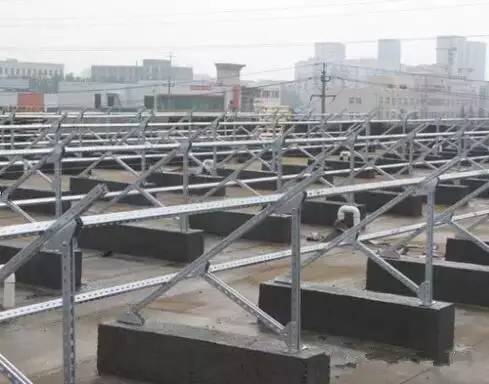

2）復合底座基礎

復合底座基礎也稱條形基礎，將前后支架連接為一體，具有更好的抵抗載荷能力。

其與支架的連接方式可分為：支架與混凝土基礎基座螺絲連接和支架連同水泥基礎一起澆筑。

                支架與混凝土基礎基座螺絲連接

           支架連同水泥基礎一起澆筑

材質可分為：鋁型材、熱鍍鋅鋼、鋁合金、不銹鋼等。

適用范圍：主要應用于彩鋼瓦屋頂和琉璃瓦斜屋頂。

特點：重量輕、成本較低、可靠性高、安裝便捷。

由于彩鋼的結構種類多，夾具種類也較多，下面只列舉部分夾具類型。

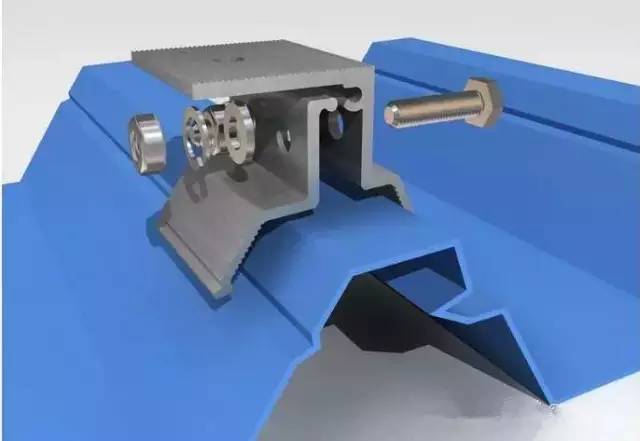

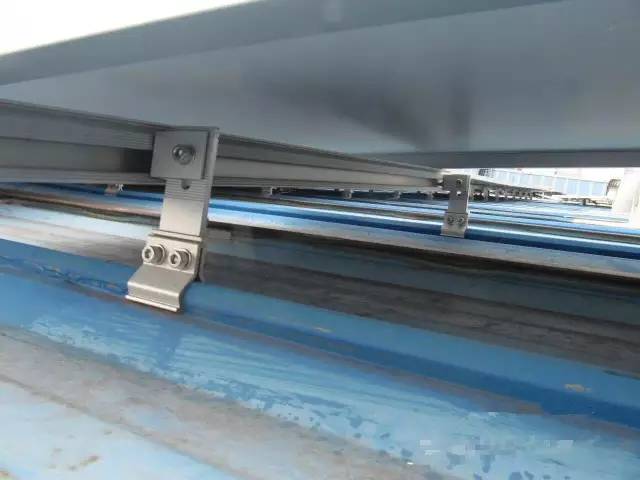

1）彩鋼瓦的安裝夾具（夾持）

適用彩鋼瓦類型：角馳三型、直立鎖邊結構。

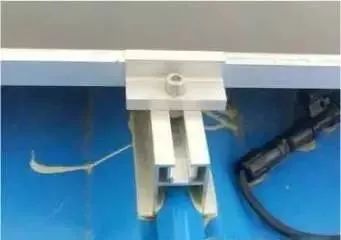

                                               彩鋼瓦的安裝夾具（夾持）

                                                彩鋼瓦的安裝夾具（夾持）

2）馬鞍支座

適用彩鋼瓦類型：角馳三型、直立鎖邊結構、梯形結構。

與彩鋼瓦的連接方式分為：粘接（如圖12所示）和螺栓固定（如圖13所示）。

                                          粘接

            螺栓固定

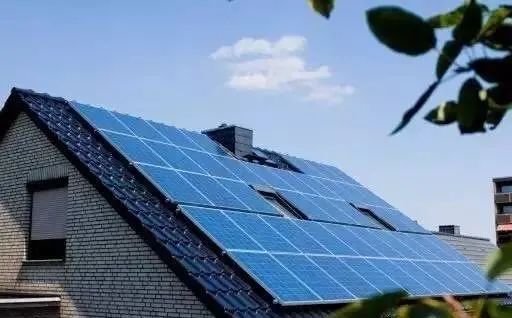

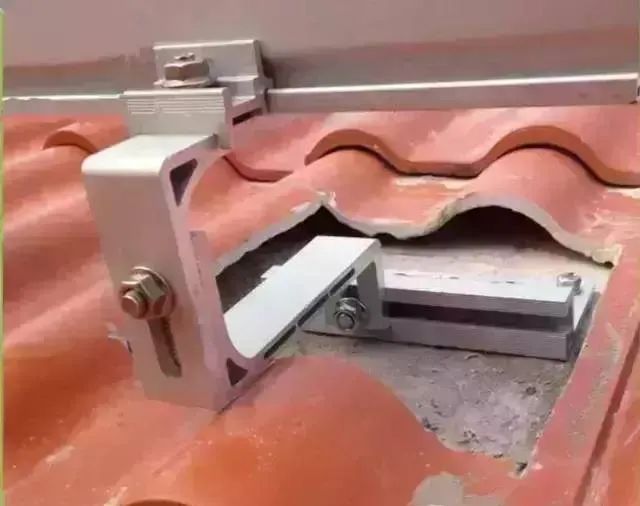

3）琉璃瓦掛鉤固定基礎

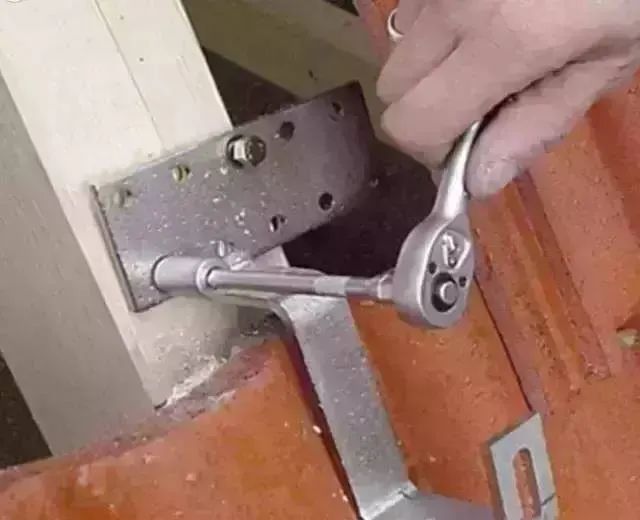

                                                           掛鉤用螺栓固定于橫梁上

                                            掛鉤用膨脹螺栓固定于混凝土樓板上

方式三支架與屋頂粘接安裝

                                                                     支架直接接入樓板

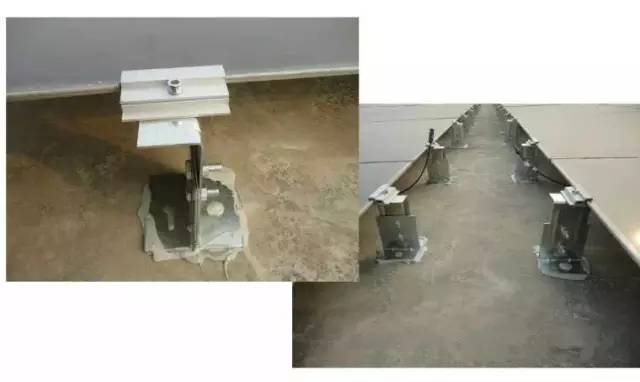

                                                            支架底座用建設膠粘接于屋頂

                                                              金屬支架嵌入式粘接于屋頂
